اگر استحکام و عمر بالای لوله برایتان مهم است یا قصد انتقال سیالات حساس را دارید، لوله مانیسمان بهترین انتخاب برای شما است. این نوع لوله معمولاً در چهار رده سبک، 40، 80 و 160 عرضه می‌شود که ضخامت هر رده به ترتیب زیاد می‌شود. قیمت لوله مانیسمان معمولاً به صورت کیلویی اعلام می‌شود اما قیمت کل هر شاخه به رده آن بستگی دارد.

اگر قصد خرید لوله مانیسمان را دارید، کسب اطلاعات در مورد نحوه ساخت، کاربردها و تست‌های آن می‌تواند کمک زیادی به شما کند:

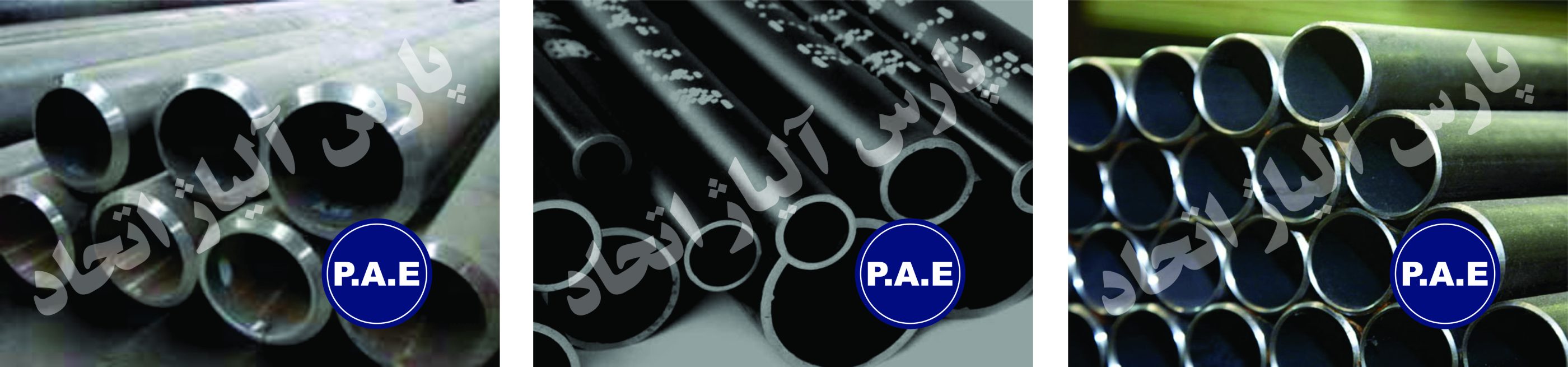

لوله مانیسمان برای اولین بار توسط برادران مانیسمان اختراع شد و علت این نام‌گذاری نیز همین است. در میان لوله‌های موجود در بازار لوله‌های فولادی بدون درز اهمیت و کاربرد بسیاری دارند. این نوع از لوله‌ها روش ساخت ویژه خود را دارند و به دلیل نبود درز در آن‌ها، در صنایع حساس به‌کار برده می‌شوند.

در صنعت، لوله‌های مختلفی اعم از لوله‌های فولادی، لوله‌های ضدزنگ (استنلس استیل)، لوله آلیاژ و لوله بویلر وجود دارد. لوله مانیسمان که به آن لوله بدون درز نیز گفته می‌شود لوله‌ای است که روش تولید و ساخت آن به نحوی است که بدنه‌ای یکدست و بدون درز دارد و هیچ نوع جوش‌کاری بر روی آن صورت نگرفته است. این نوع لوله معمولاً از فولاد ساده کم‌کربن ساخته می‌شود؛ اما به وسیله افزودن برخی مواد به داخل و بیرون لوله، آن را در برابر زنگ زدن مقاوم می‌کنند.

این لوله‌ها به دلیل یکدست بودن و بدون درز بودنشان نسبت به سایرین محکم‌تر هستند و قیمتی بالاتر از سایر لوله‌ها دارند. موارد استفاده گوناگونی برای لوله‌های مانیسمان در رده‌های مختلف وجود دارد.

لوله‌های مانیسمان دارای کاربرد ویژه و گسترده‌ای هستند:

1. لوله‌های مانیسمان جهت خطوط فشارقوی

2. لوله‌های مانیسمان استیل جهت خطوط صنایع غذایی و دارویی

3. لوله‌های مانیسمان جهت خطوط هیدرولیک

4. لوله‌های مانیسمان جهت خطوط نفت و گاز
روش تولید لوله مانیسمان چگونه است؟
لوله بدون درز مانیسمان به‌صورت بیرون آمدن (Extruding) توسط قالب‌های مختلف تولید می‌شود. اصولاً تولید لوله‌های بدون درز مستلزم فرآیندی است که طی آن یک شمش فولادی تبدیل به لوله می‌گردد. این لوله‌ها معمولاً از شمش‌های فولادی تولید می‌شوند اما تولید آن توسط مقاطع چهارگوش نیز امکان‌پذیر است ولی هزینه را بالا می‌برد. برای ساخت لوله فلزی بدون درز یا لوله مانیسمان از استاندارد ASTM به شماره A106 و A53 و همچنین استاندارد نفت و گاز API 5L استفاده می‌شود.

طراحی این لوله با ضخامت متفاوت به دستورالعمل‌های ویژه‌ای نیاز دارد که در استانداردها درج شده‌اند. ضخامت لوله مانیسمان در اندازه‌های مختلف تولید می‌شود. هر چه قدر فشار سیال بیشتر باشد ضخامت لوله نیز افزایش خواهد یافت. در برخی از روش‌های تولید این لوله‌ها، عملیات حرارتی خاصی باید به کار رود. انتخاب روش تولید لوله مانیسمان بر اساس نیازهای منطقه‌ای و امکانات کارخانه سازنده انجام می‌شود.

مراحل تولید لوله مانیسمان
در ابتدا شمش‌های فولادی را برش می‌زنند. سپس شمش‌ها را داخل کوره‌های قوسی که با استفاده از سوخت گاز گرمادهی می‌شوند وارد می‌کنند تا گرم شده و به مرحله سرخ شدن برسند. سپس با استفاده از دستگاه الانگیتور سطح شمش‌ها را گرد کرده و در آخر آن‌ها را به‌وسیله لخ پرس سوراخ می‌کنند.

در مرحله شلیک سنبه، سنبه را با سرعت به داخل شمش فولادی شلیک می‌کنند. در مرحله بعد اگر لوله مقدار کمی تاب داشته باشد آن را تاب‌گیری می‌کنند تا صاف و یکدست شود. در این مرحله سنبه از داخل لوله خارج می‌شود… در مرحله بعد سروته لوله را گرفته و لوله به حالت گرد درمی‌آید. در مرحله کشش، لوله را به اندازه‌های گوناگون تا ۲۴ متر تحت کشش قرار می‌دهند. پس‌ازآن لوله را با آب و با فرآیندی خاص خنک کرده و لوله خنک شده را به‌دلخواه مشتری برش می‌دهند.

در مرحله آزمایش به‌وسیله کامپیوتر لوله را تحت آزمون قرار می‌دهند تا ضایعات از مابقی جدا گردد. در مرحله پایانی نیز لوله‌ها را به شکل شش‌ضلعی با تسمه محکم می‌بندند و آماده بارگیری می‌کنند.

این لوله‌ها درز ندارند، یعنی درزی که در لوله‌های دیگر جوش داده می‌شود در این لوله وجود ندارد همین موضوع باعث بالا رفتن میزان استحکام لوله‌ها می‌شود. به‌طورکلی این لوله‌ها با قطرهای کم ساخته می‌شود زیرا ساخت این نوع لوله با قطر زیاد سخت و هزینه‌بر است.

انواع لوله مانیسمان: چند رده لوله مانیسمان داریم؟
لوله مانیسمان بر اساس نسبت قطر به ضخامت، به دسته‌های زیر تقسیم می‌شود:

لوله مانیسمان رده سبک: این دسته دارای ضخامت کم نسبت به قطر خود هستند و در سایزهای 1 تا 16 اینچی عرضه می‌شوند. ضخامت آن‌ها نیز از 3 تا 7.9 میلی‌متر متفاوت است. لوله گاز مانیسمان نیز در این رده قرار دارد.
لوله مانیسمان رده 40: قطر لوله‌های این رده بین 0.5 تا 16 اینج و ضخامت آن‌ها بین 2.7 تا 12.7 میلی‌متر متغیر است.
لوله مانیسمان رده 80: لوله‌های این رده قطری بین 0.5 تا 16 اینچ و ضخامتی بین 3.7 تا 21.4 دارند.
لوله مانیسمان رده 160: قطر لوله‌های این رده همانند رده‌های 40 و 80 بوده اما ضخامت آن‌ها بین 4.7 تا 40.4 متغیر است.

مقایسه مشخصات لوله مانیسمان با سایر لوله‌های صنعتی
لوله مانیسمان، لوله‌های فولادی درزدار و انواع لوله فلزی برای نصب در شرایط ویژه نظیر فشارهای عملیاتی بالا طراحی شده‌اند. البته سایر لوله‌های صنعتی نظیر لوله پلی‌اتیلن و لوله یو پی‌وی‌سی (UPVC) نیز قابلیت نصب در فشار معمولی و فشار بالا را دارند اما در برخی موارد بنا بر صلاحدید مهندسان باید از نوع به خصوصی از لوله و اتصالات در سیستم‌های لوله‌کشی و تأسیسات استفاده شود.
لوله پوش فیت، لوله پلی‌اتیلن و لوله یو پی‌وی‌سی اکثراً برای انتقال آب و فاضلاب در شبکه‌های مختلف مناسب هستند. انواع لوله صنعتی صرف‌نظر از کاربردهای آن‌ها، دارای دیواره بسیار مقاومی هستند و می‌توانند در برابر تغییرات شرایط محیط پایدار بما
