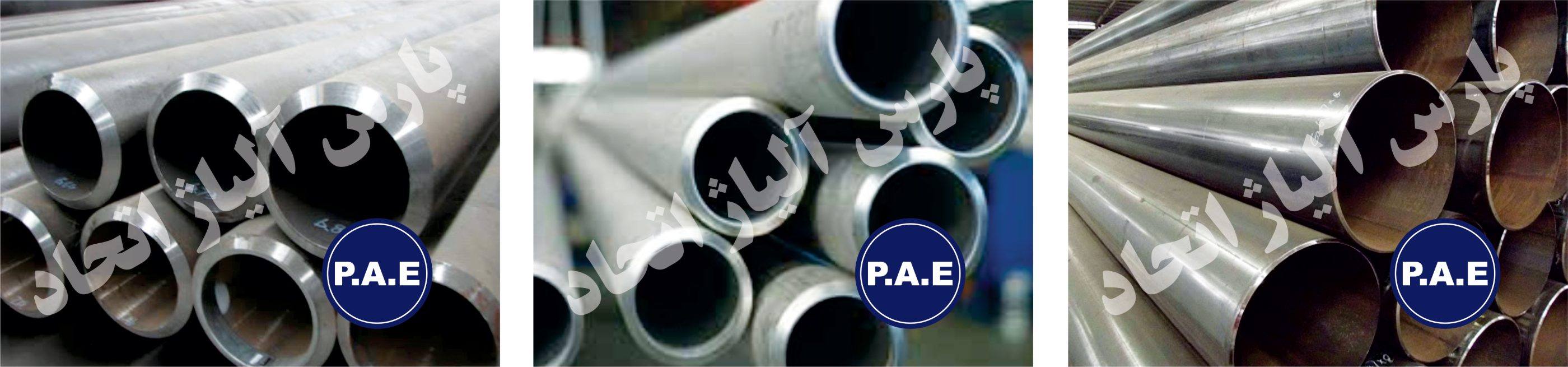

لوله درز مخفی چیست

طبق استاندارد ISIRI 3574 ، لوله هایی که اصطلاحا به نام لوله درز مخفی عرضه می شوند نوعی لوله ی درز جوش ( لوله درزدار ) هستند که پس از جوشکاری درز طولی تحت عملیات کشش گرم قرار گرفته است.

گاهی اوقات نیز درز جوش لوله را با استفاده از سنگ فرز از بین می برند که این موضوع فقط از جنبه­ی زیبایی و تمیزتر شدن سطح لوله است.

لوله درز مخفی استحکام لوله­ های بدون درز را ندارند و معمولا نمی توان از آنها به عنوان یک لوله فشار قوی ( معمولا فشارهای کاری بیش از 20 بار را فشار قوی می نامند ) استفاده کرد مگر اینکه با محاسبات دقیق برای فشار کاری بالا طراحی و تولید شده باشند.

برای تشخیص اینکه لوله درز مخفی است یا نه میتوان با بررسی سطح داخلی لوله به این موضوع پی برد.

معمولاً درز جوش لوله از داخل بهتر نمایان است.

معمولاً لوله ­های بدون درز با قطر بالای “24 در بازار ایران موجود نیست و این سایزهای لوله یا به صورت درزدار هستند یا به صورت درز مخفی تولید شده اند.

البته تکنولوژی ساخت لوله های بدون درز تا سایز 42 اینچ هم اکنون در آمریکا وجود دارد و شرکت های محدودی توانایی ساخت آنها را دارند.

ساخت لوله درز مخفی

لوله ها عموما از اندازه ۱/۸اینچ تا ۲۴اینچ به این روش ساخته می شود.

ماده اولیه آن ورق رول شده ( Coil ) می باشد که پس از باز شدن از روی قرقره توسط غلطک های مخصوص شکل داده می شود.

محل اتصال لبه ها با عبور از میدان الکتریکی و ایجاد مقاومت و تولید حرارت ذوب شده و بهم جوش می خورد.

به این روش که طیف وسیعی از لوله ها را شامل می شود Electric resistance weld و یا High frequency induction weld می گویند.

لوله درز مخفی ( ERW ) برای مقاومت الکتریکی لوله جوش خورده ، به شکل سرد ساخته شده است و کویل فولاد را به یک لوله استوانه ای دور ساخته شده است.

عبور جریان بین دو لبه فولاد برای گرم کردن فولاد به یک نقطه که در آن لبه ها قادر به اتصال با یکدیگر برای ایجاد یک پیوند با استفاده از روند جوش واقعی است.

ERW به طور معمول برای حمل مایع ، مانند بنزین و گاز استفاده می شود ، نقش مهمی در منطقه حمل و نقل خط لوله جهانی ایفا می کند.

موارد مصرف صنعتی لوله درز مخفی :

1- صنعت خودروسازی ( کمک فنر – بوش و غیره )

2- ساخت سازه های فلزی که جوش داخل لوله مانع مونتاژ لوله ها درون یکدیگر می شود مانند جرثقیل متحرک و غیره

3- صنایع ماشین سازی

4- مواردی که جوش داخل لوله باعث رسوب سیالات غلیظ به جداره می شود

5- امکان جای خار زدن داخل لوله به طول 6 متر جهت تولید انبوه کوپلینک از لوله ضخامت دار
